2010年12月

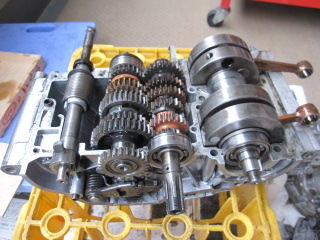

イメージ 8クランクケースのクリーニングの前にチェンジレバーを仮付けしてミッションの入り方のチェックです











イメージ 9概ねＯＫですが、たまに動きが渋いときがありました･･･。


１速から２速に入り辛いときがあったっけ･･･。


それです・・・。

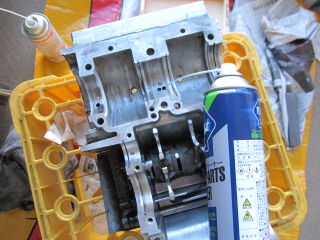

イメージ 1クランクケースをクリーニングします


オイルラインもクリーニングしておきます。

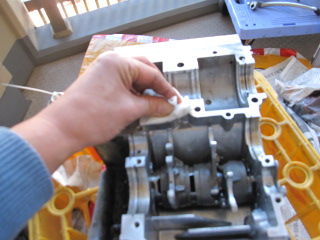

イメージ 2クリーニングが終了したら合わせ面を脱脂しておきまする。

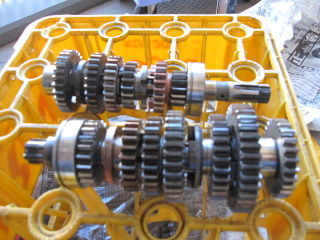

イメージ 7ミッションもクリーニングして良く見てチェックです


やっぱり齧りも無く  です。







イメージ 10クランクシャフトです。

指差したところはＳＭだとオイルシールになっています。

Ｔ２１のセンターベアリングはミッションオイルで潤滑されるのですが・・・。

そのミッションオイルが一次圧縮室に吸いこまれないためのオイルシールなんです。

でも、メタルであってオイルシールではないような・・・。

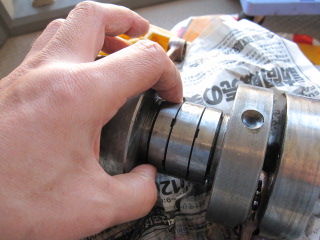

イメージ 11
ＳＭにメタルの記載はありましぇ～～ん。

Ｔ２１のＰＬはミスが結構散見されるのですが、まさか記載漏れって訳では無いと思いますけど・・・。

メタルの中にオイルシールが圧入されているのでせうか・・・。

触ってみると少しグニュグニュします。

ここからもミッションオイルを吸い吸いしているかも・・・。

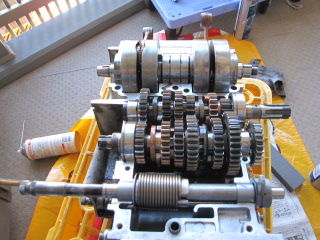

イメージ 12センターオイルシールはどうせ欠品だし、クランクのＯＨも済んでいるので、このまま組みます


臓物入りました。


初期齧り防止に各部にＺＯＩLスプレーしておきまする。

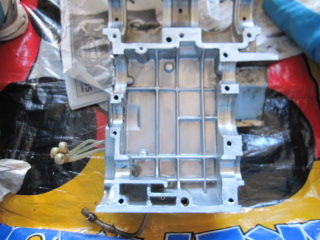

イメージ 3上クランクケースもクリーニング＆脱脂して、液体パッキンを塗っておきます。

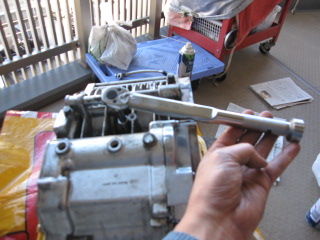

イメージ 4
トルクレンチでトルク管理しながらケースを締めこんでいきます。


ケース合わせ終了


クランクとギヤの回転具合をチェック。


ＯＫでせう

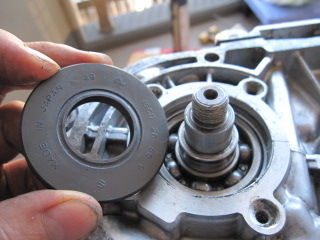

イメージ 5何とクランク右オイルシールが入りましぇ～～ん


このオイルシールは新品09283-26004です。

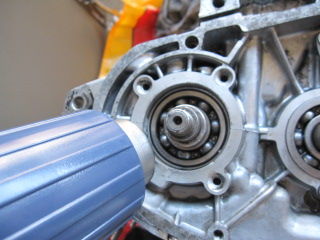

イメージ 6ヒートガンで温めてもダメ・・・


ケースの合わせを緩めて圧入する手もありますが、やりたくないです・・・。








  イメージ 13

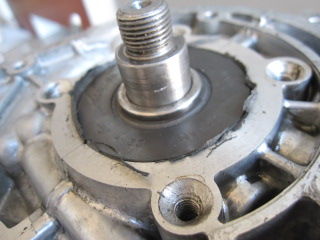

結局オイルシールのリップを少し削って圧入しました・・・。


皮２枚分くらい大きかったみたいですネ。

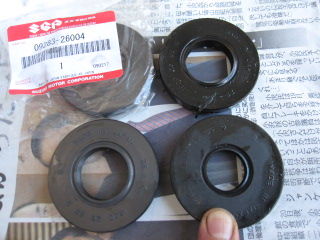

 イメージ 14
クランク左オイルシールはＰＬによると右と同じ09283-26004だったのですが、外したオイルシールは09283-26004ではありましぇ～ん

内径が小さいです・・・。

ＰＬくらいしっかり作れよ～～って言っても４０年前ですから・・・。

内径２０ミリ外径５５ミリ巾９ミリです。

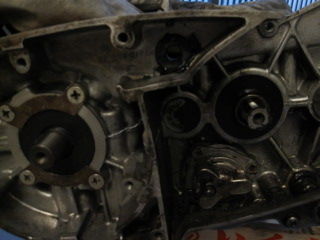

左はこのまま使うしかありましぇ～ん  イメージ 15
まあ、左は交換しやすいし、規格があればすぐに交換出来ますしネ。


ドライブシャフト＆キックシャフトのオイルシールも交換しておきました。

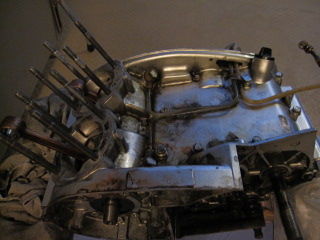

イメージ 16うむむのむ～、外周りも汚いにゃ～～

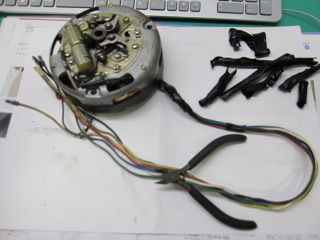

イメージ 17日暮れが早いですにゃ～～


家の中でダイナモのハーネスチューブを交換します。


古いのは硬化して何カ所か割れていました。

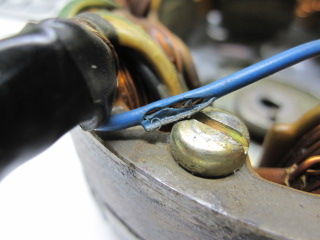

イメージ 18おお～～危ネ～～

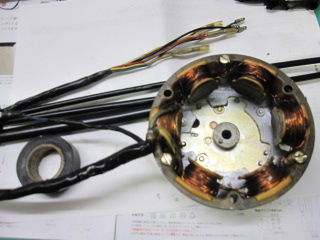

イメージ 19熱収縮チューブ＆ヒートガンで作業


部分的に二重にしておきました。


ハーネステープをちょっと巻いて本日の作業は終了～～











次は腰上ですな～～



 今日はええ天気だったのでハンマーヘッドで筑波山に行きたかったにゃ～～



でも、Ｔ２１は１月に使うので早く仕上げないとネ～～





https://cycle.blogmura.com/ にほんブログ村 自転車ブログへ(文字をクリック)


タグ ：
#オートバイ

イメージ 1

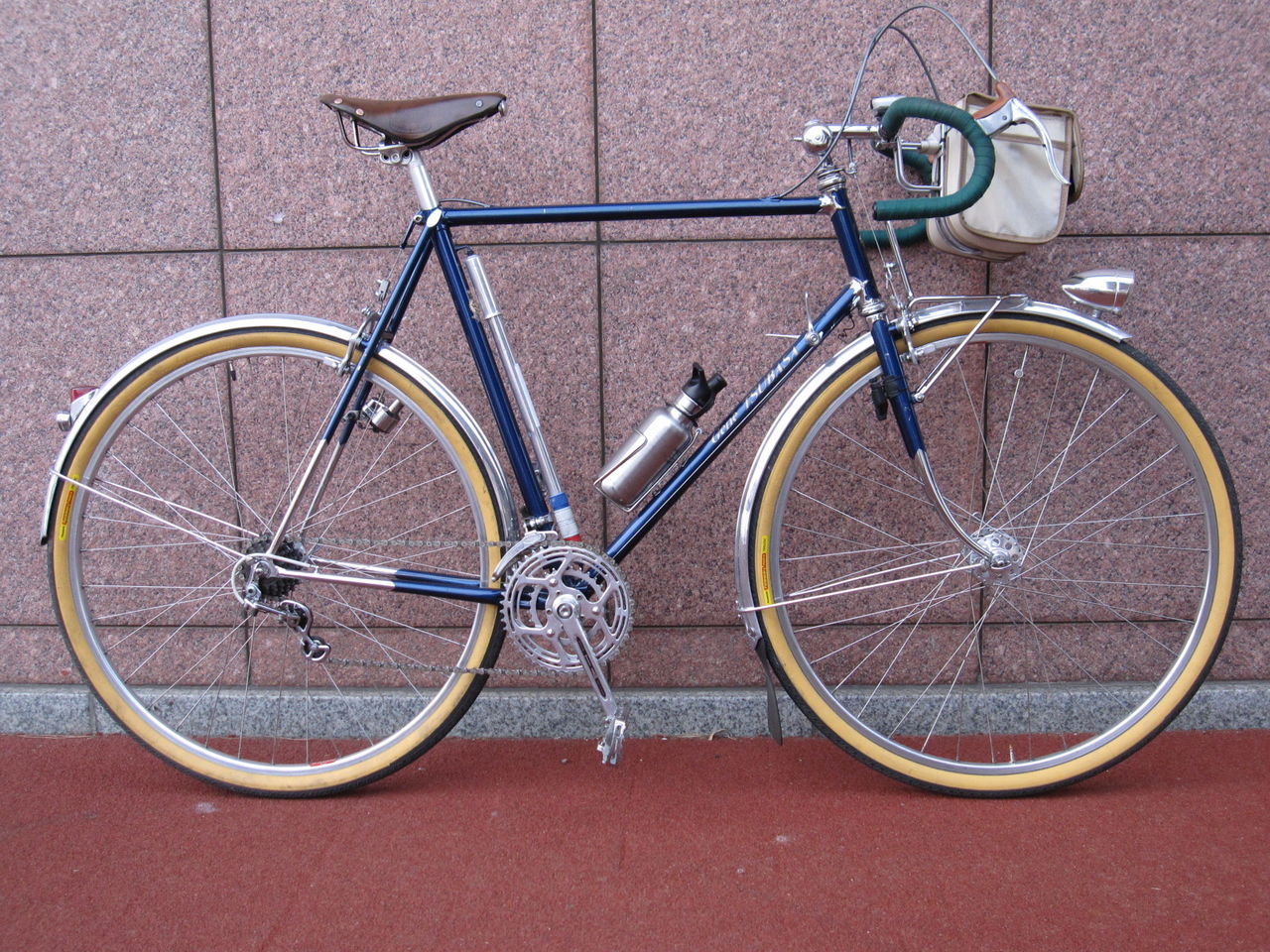

 おりょりょのりょ～！何かスローピングしているように見えますねぇ・・・。




ノートンくんが来てから４００キロくらい乗りました


全て平場ですけど・・・。


乗り味はクロモリらしいしっとりとした感じでええです。


シルキーライドです。


柔らかいですネ。


バネ感は薄いです・・・。





リバーワン・スポくんもノートン製（多分）だと思いますが、やっぱ似てます


スポくんよりはちょっとしっかりしてまする。





ただ、重いかも・・・。


３５Ｃのせいもあるかもしれませんが、走りがちょっと重いです。


２０キロ位でのんびり走るのが一番快適です。





さて、ユーレーの変速機ですが


実用に不便は感じませんにゃ～～


ガラガラガッシャ～ンってイメージだったのですが


スパスパ変速してまする


インデックスＷレバーのカチンカチンが無いんで静かに変速してますが


その方が好きかも・・・





ＶＰでも実用には十分でせう


ぶっ壊れたらぶっ壊れたで何とかなるべ～～！


多分ぶっ壊れないと思うけどネ～～！





ズベルトは後輪がすごく外しにくいです・・・


入れ方外し方にちょっとコツがいりますが、やっぱ不便かも・・・。


それに車重があるので輪行には不向きかも・・・。





近いうちにＴＯＥＩ７００Ｃランドナーも納車になるし


性格が被っちゃいます。


ＴＯＥＩは輪行仕様にもなっているのでノートンくんの輪行の出番は無いかも・・・。





で、今後ノートンくんは　プロムナードに変身　かにゃ～～



　ウシシのシ　





https://cycle.blogmura.com/ にほんブログ村 自転車ブログへ(文字をクリック)
タグ ：
#自転車

イメージ 1


今日は仕事の合間に３時間ほど弄くりました


無事ご開帳～～

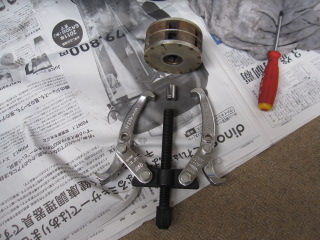

イメージ 2プーリープーラーの径が合いませんでしたが、要らないソケットレンチの駒とベアリングプーラーで無事外れました

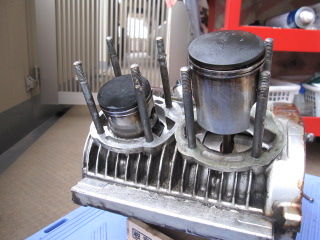

イメージ 11ピストンこんにちは～～













イメージ 13

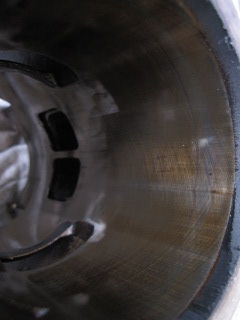

右シリンダーです。


目立つ傷も無いですネ。


老眼で良く見えませんでしたが、クロスハッチもしっかり残ってます






イメージ 14
左シリンダーもＯＫでせうか。

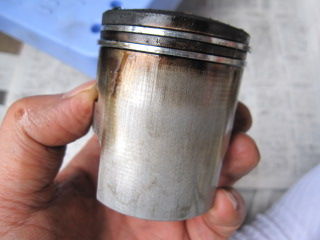

イメージ 15右ピストンです。


強い当たりは無いですにゃ～～


左ピストンも同じ感じでした。

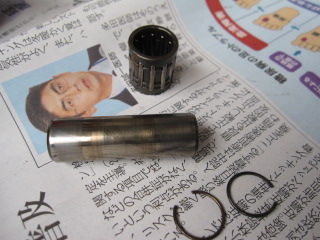

イメージ 3ピストンピンは左右とも若干焼けてます。


ピストンピンは流用でせうからまあまあでせうか･･･。



ＳＴＤサイズのピストンで何キロ走ってきたのでせうか・・・。

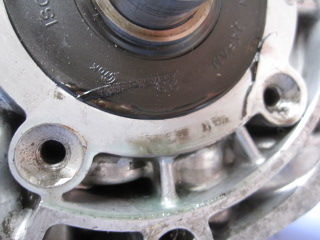

イメージ 4クラッチ側のオイルシールから２ＳＴオイルが垂れてまする・・・。


ミッションオイルはここから吸い吸いしてたのかもです

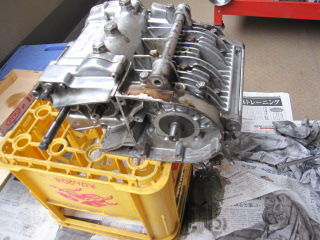

イメージ 5クランクケースのボルトを緩めるためにひっくり返してみると・・・












イメージ 6一次圧縮室からミッションオイルと２ＳＴオイルの混ぜこぜが・・・

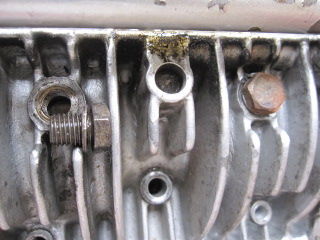

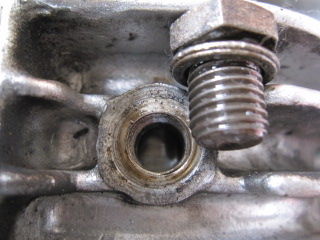

イメージ 7クランクシャフトの真下にはドレンが２本ありました・・・。


ここから一次圧縮室に溜まったオイルを排出出来るんですねぇ







イメージ 8
Ｔ２１は４０年前のオートバイです。

昔はシール不良でミッションオイル吸い吸いが多くて、そのため前もってドレンを設けていたのでせうか？


長時間放置した後の再始動にはええかも！


あらかじめ溜まったオイルを抜いちゃえばええんじゃネ～。
イメージ 9

ご開帳と相成りました～～












イメージ 10ボルトは長さが違ったりするので、こんな感じで間違えないようにしてまする。

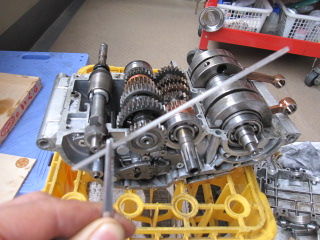

イメージ 12ミッションケースの中に落っことした　

パーツクリーナーのノズルも無事救出

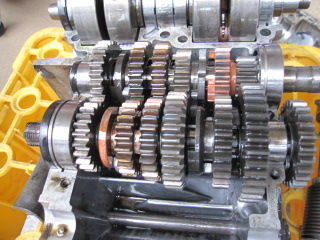

 イメージ 16
ミッションは齧りも無くええ感じ

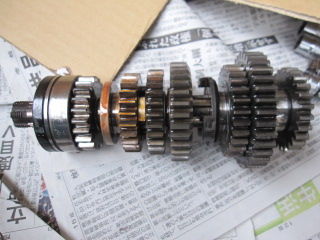

イメージ 17メインシャフトです。

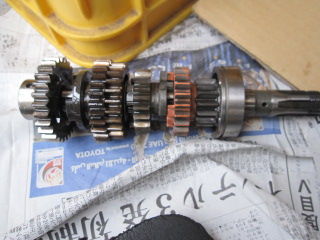

イメージ 18カウンターシャフトです。













イメージ 19キックスターターシャフトですぞよ～。













イメージ 20
クランクシャフトもええ感じ～～

センターオイルシールは欠品です。

もっともクランクシャフトのOHをしないことには交換出来ましぇ～ん！

このエンジンはホ○ダリバイバルでOHされたとのことで、クランクシャフトもOH芯出し済みです。

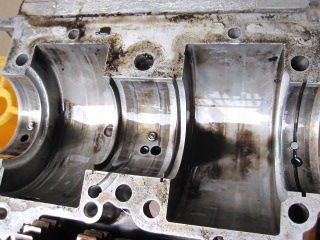

イメージ 21うむむのむ～、案外汚れてまする。


爆発してますからにゃ～～

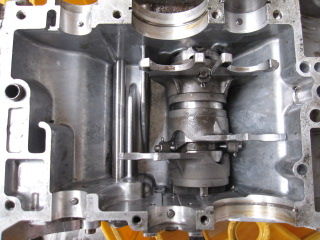

イメージ 22シフトフォークの爪の状態もええです。

ミッションケースにはアルミのキラキラがちょっとだけありました。

最初の　ギャギャギャギャ～～！の原因が残ってるかもと思ったのですが、異物はありませんでした・・・

削れちゃったのかにゃ～～

クリーニングしておきました。

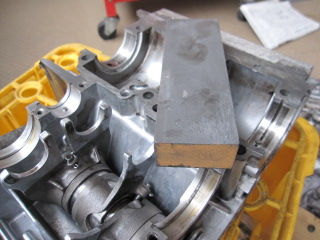

イメージ 23ケースの面出しを軽く～～。

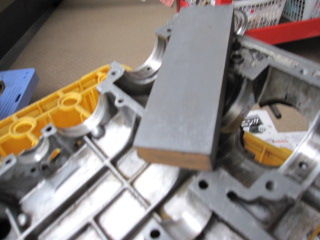

イメージ 24上のケースも同様に～～。



















何だかオートバイに夢中だった若い頃を思い出しちゃいました・・・


やっぱりバイク弄りも楽しいにゃ～～


あっという間の３時間でした





https://cycle.blogmura.com/ にほんブログ村 自転車ブログへ(文字をクリック)
タグ ：
#オートバイ

イメージ 1


実に半年間ほっぱらかしであった我愛車ＳＵＺUKI Ｔ21


 夏は暑いから ・・・


涼しくなっても週末は自転車で走りたいからと・・・




年に数回しか乗らないし


困ったちゃんでもあるので売っちまおうかとも思いましたが


歴史的な車体でもあるし


ちゃんとメンテしてあげなくっちゃ




っちゅ～ことで、ようやく重い腰をあげました

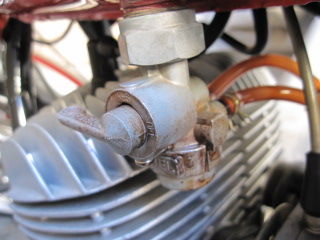

イメージ 2ガソリンコックからのお漏らしは相変わらずです・・・



 パッキンは44346-10050です。ＰＬの44346-08020からの品番変更でしたが、サイズが合わないことが後日判明！

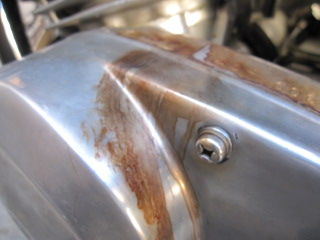

イメージ 3お漏らし跡がぁ～～


半年でタンク空っぽ・・・


もっとも1ℓもなかったと思うけど・・・。

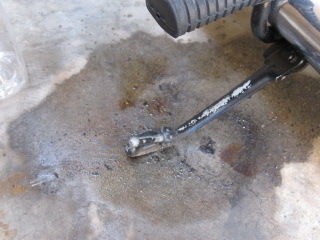

イメージ 4駐輪場がぁ～～


河っちの場所だけ汚いです～～


トホホのホ







イメージ 5せっせと外してゆきまする。

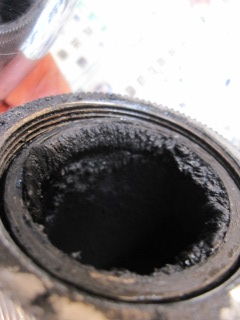

イメージ 6右エキパイのカーボンが多過ぎです・・・。


右側は始動の際失火していることが多かったっけ・・・。

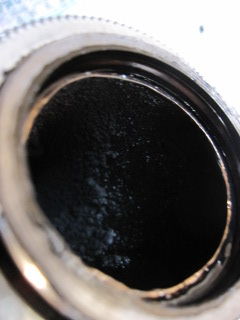

イメージ 7左エキパイはＯＫ

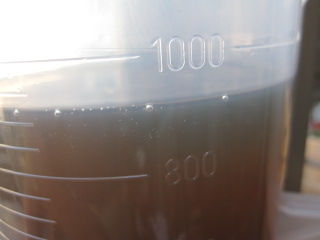

イメージ 8ミッションオイルを抜いてみると・・・


９２５mlくらいでせうか。


半年前に１ℓ入れました。


抜ききれないオイルを考えても５０ｍｌくらいはクランクケースかなぁ・・・


イメージ 9

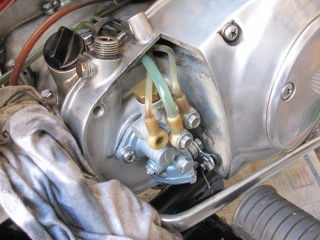

オイルポンプを外し～の～


いろいろせっせと外しまする～

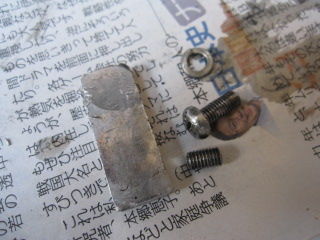

イメージ 10右カバーを外してみると・・・


何やら落ちてきました・・・。


ほんぎゃ～～


これが　ギョギョギョギョ～～！　の犯人じゃ～～!!!

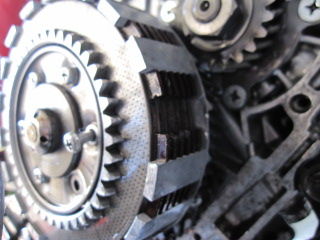

イメージ 11クラッチハウジングの一部が欠けてるやんけ～～


おまけに6mmネジがぁ～～


１本欠落　１本危ないところじゃ～


ネジが外れてケースとの隙間に入って、そのネジをハウジングが噛みこんで割れ、割れたハウジングを削っていたのでせうにゃ～～

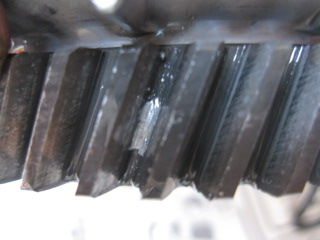

イメージ 12

ハウジングギヤに齧った跡が・・・


トホホのホ









イメージ 13どうにかこうにかエンジン降ろしました・・・。

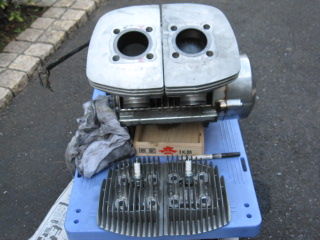

イメージ 14シリンダーヘッド開けてみました。


シリンダーに傷も無いようですにゃ～～









 イメージ 15

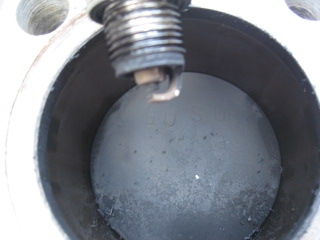

右シリンダーのEX側にカーボン多し。


プラグの焼けはOKか。


０．５mmのOSピストンですにゃ～～

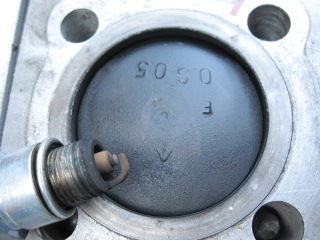

 イメージ 16
左側はＯＫですな













イメージ 17

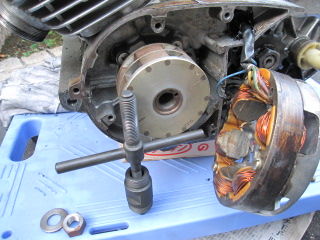

ロータープーリーのサイズが合いましぇ～～ん


今日はここまで！


朝１０時から４時まで掛かりました・・・












https://cycle.blogmura.com/ にほんブログ村 自転車ブログへ(文字をクリック)
自転車ネタじゃないけどネ～。面白かったかにゃ～～？
タグ ：
#オートバイ

イメージ 1

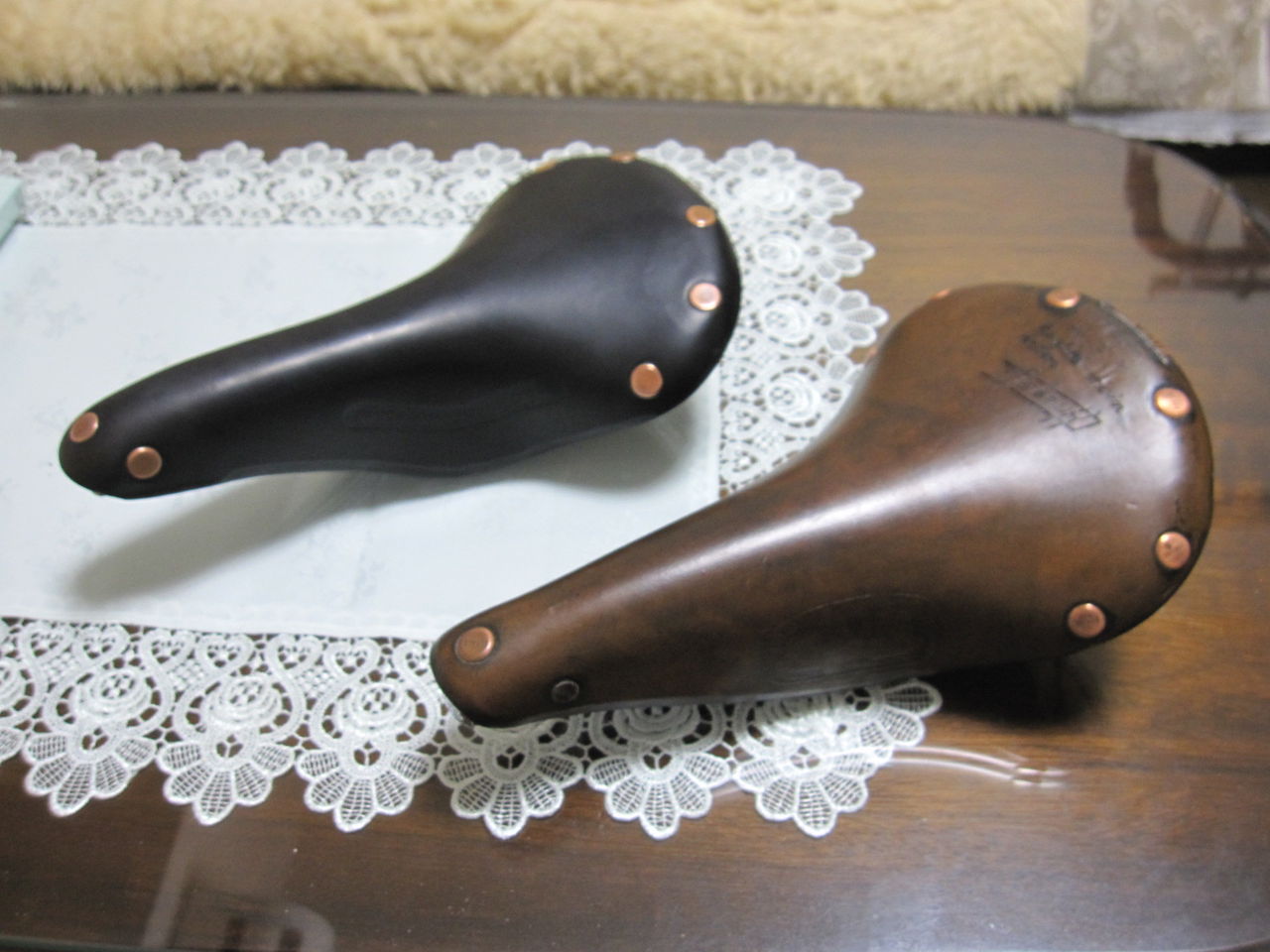

ノートンくん用にポチッとしたイデアル90が届きました


イデアル90はオクでは高額商品ですが、これは割安でした。


落札直後の再出品で、落札者さんの自転車のシートポストが細くて取り付け出来なかったとか・・・


まあ、ちょっとレールが狭かったけどちゃんと装着出来ましたぞよ～







イメージ 2

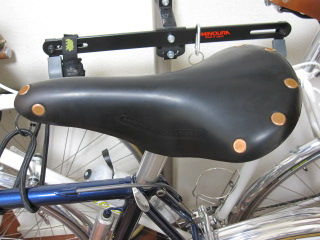

パスハンくんから借りていたブルプロ77年です。

少し馴染んできました・・・。1000キロ走ってます。

が、80キロも走るとケツ痛に・・・

パスハンくんはずっとスタンディングで林道ＤＨをするので、乗りっぱなしに比べるとケツ痛が随分と楽なんですネ～～。

元に戻っていただきました

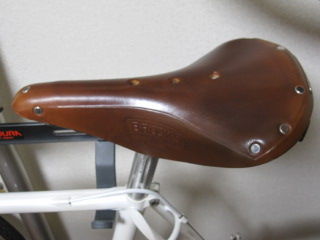

イメージ 3河っち的にはベスト革サドルＢＲＯOKSＢ17ＳＴＤです

このＢ17は現行品ですが、200キロ走ってもケツ痛になりましぇ～～ん

ノートンくんにもこげ茶のＢ17を使おうかと思っていたのですが、パーツが古いのを使っているのにサドルだけ現行品じゃなぁ～～って・・・

ちなみにスワローは速効ヘタリました・・・。スワロー自体競技用でベタ座りで長距離を走るサドルではないようです･･･

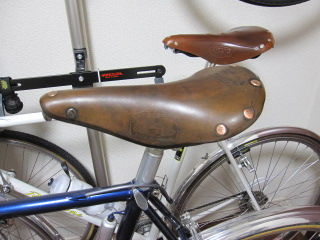

イメージ 4

装着してみました・・・。

うむむのむ～、黒いブルプロの方が締まって見えたかも～～

イデアル90は一回だけ試乗したことがあるんですが、乗り心地が良かったので、まあええかな･･･。

乗るのが楽しみじゃネ～～

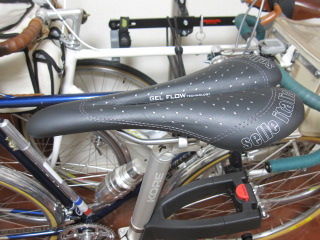

イメージ 5ハンマーくんのセライタリアのＳＬＫです。

これまた80キロでケツ痛です・・・

ハンマーくんは局地戦闘機みたいに使っているので、何とか乗れてます・・・。

高いからモッタイナイっちゅ～方が先かも。

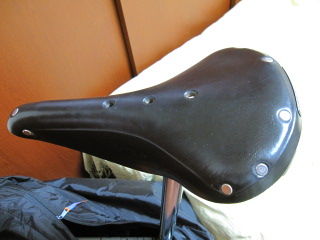

イメージ 6ブロくんのＢ17ＳＴＤです。

スポくんと違って殿さま乗りなのでサドルの馴染み方が違いますにゃ～～

ブロくんはまだ100キロ越えは無いんですが、80キロでちょっとケツ痛が出るかなぁくらいで、大丈夫っちゃあ大丈夫です

プロムナードの様な殿さま乗りにはスプリング付Ｂ17がええよ～～ っちゅうことです

 スプリング付Ｂ17は元々は超長距離ブルペ用で～すと黒鉄党さんからの助言がありました！




イメージ 7

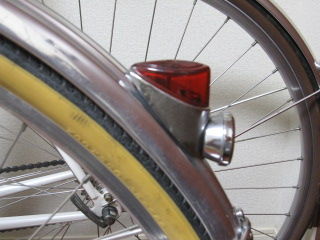

テールもオリジナルに戻しました。

錆痕が残ってますけど・・・

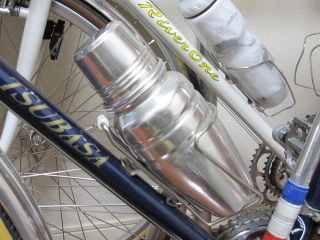

イメージ 8アルミボトルもＭさんから譲っていただきました。

Ｍさんサンキューで～す















ノートン君は基本的に古いパーツを使っているので、ヤレたパーツが合うかも～～



あとはオーダーしている  犬印のＦバック＆サドルバックが来ればＯＫかにゃ～～
